Tutorial Flash Modul ESP 8266 Menggunakan Arduino

www.tutorbagus10.blogspot.com | How To Flash Modul ESP8266 - Tutorial kali ini tentang cara flash modul ESP8266 agar dapat digunakan. Modul ESP8266 adalah modul wifi yang paling banyak digunakan saat ini karena harganya yang terjangkau. Selain itu modul ini sudah bersifat SoC (System on Chip) yang memungkinkan user memprogram modul ini tanpa adanya bantuan mikrokontroller.

Spesifikasi dan pin modul ESP8266

• 802.11 b/g/n
• Integrated low power 32-bit MCU
• Integrated 10-bit ADC
• Integrated TCP/IP protocol stack
• Integrated TR switch, balun, LNA, power amplifier and matching network
• Integrated PLL, regulators, and power management units
• Supports antenna diversity
• WiFi 2.4 GHz, support WPA/WPA2
• Support STA/AP/STA+AP operation modes
• Support Smart Link Function for both Android and iOS devices
• SDIO 2.0, (H) SPI, UART, I2C, I2S, IR Remote Control, PWM, GPIO
• STBC, 1×1 MIMO, 2×1 MIMO
• A-MPDU & A-MSDU aggregation & 0.4s guard interval
• Deep sleep power
• Wake up and transmit packets in < 2ms
• Standby power consumption of < 1.0mW (DTIM3)
• +20 dBm output power in 802.11b mode
• Operating temperature range -40C ~ 125C
• FCC, CE, TELEC, WiFi Alliance, and SRRC certified

Alat dan Bahan

• Arduino Uno
• Modul ESP8266
• Kabel Jumper
• Arduino IDE
• ESP Flash (Bisa download disini)
• Firmware ESP (Bisa download disini)

Rangkaian

Langkah Langkah

• Rangkai modul seperti gambar diatas
• Upload Sketch dibawah ini ke Arduino

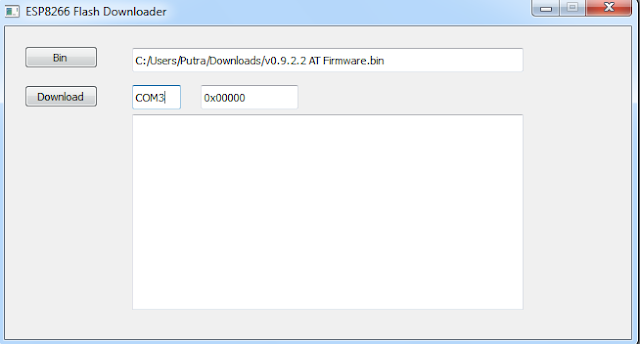

• Buka ESP8266 Flasher

• Klik "BIN". Dan arahkan pada firmware yang telah didownload tadi

• - Ganti port sesuai dengan port Arduino

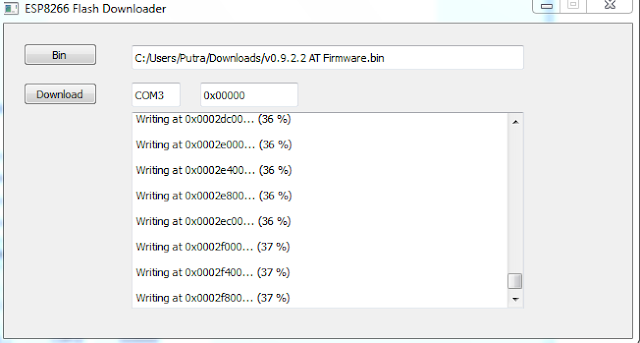

• Klik donwload dan tunggu hingga proses selesai

NB : Jika error saat download. Copot kabel jumper pada pin 3V3 dan pasang kembali. Setelah itu download ulang
Jika masih kurang jelas silahkan lihat video dibawah ini
